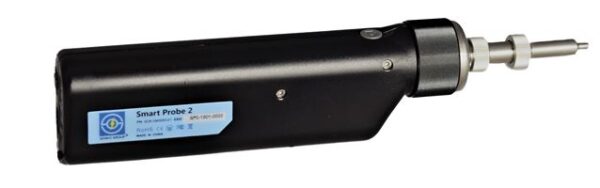

SMART PROBE 2 WIFI Scope

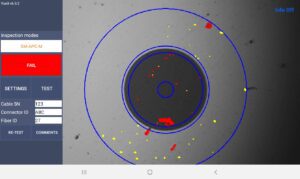

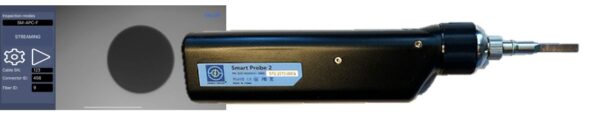

El SONDA INTELIGENTE 2 El sistema de inspección WIFI le ayuda a verificar la calidad de la superficie de la cara final de los conectores de fibra óptica de su red. El VUE3 El software de inspección y elaboración de informes es de uso intuitivo y le proporcionará mediciones fiables y precisas en la superficie de la cara del extremo según los criterios de aprobación o rechazo de IEC 61300-3-35 Ed 2.
- El WIFI se conecta a iOS & Android dispositivos
- Aprobación-Fallo automático medidas
- 400X vista de inspección en vivo
- < 1μm detección de defectos
| Número de pieza de SENKO: | SCK-VM3000-01 | |
| Software de inspección: | VUE3
| |
| Sistemas operativos: |  | iOS VUE3 |
 | Android VUE3 | |
Próximamente, el sistema operativo Windows. | ||

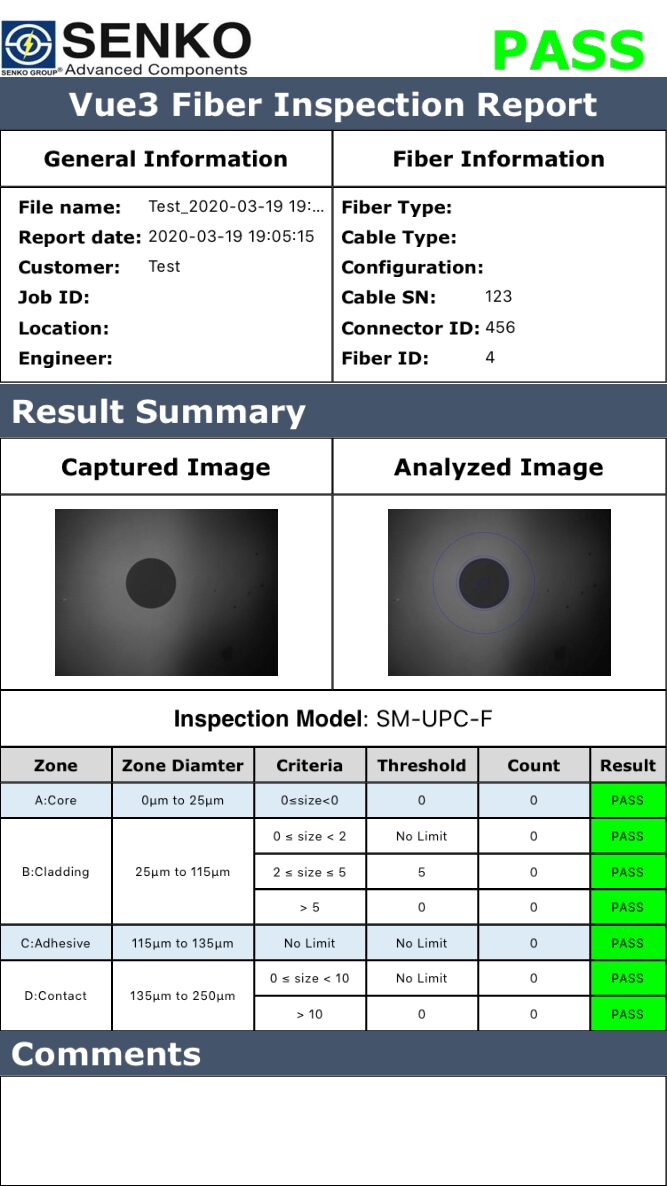

| Informar: | IEC 61300-3-35 Ed 2 | |

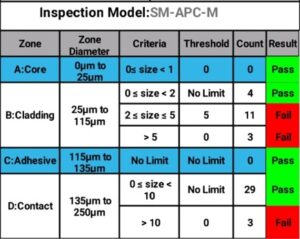

| Imagen de la cara final | Imagen de la tabla | |
 |  | |

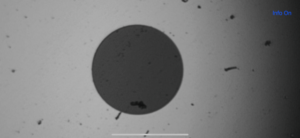

| Aumento: | 400X en directo en los dispositivos de visualización

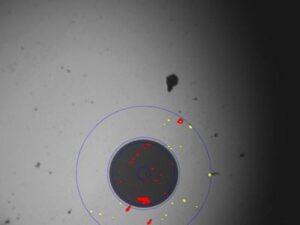

200X imágenes guardadas en los dispositivos (con y sin análisis IEC)
| |
| Detección de defectos: | < 1μm | |
| Campo de visión en vivo: | 512μm x 384μm | |

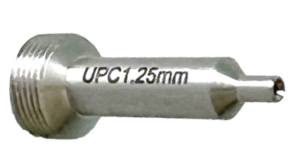

| Consejos incluidos: | 1,25 mm para el puente UPC y MM (Número de pieza: SCK-SPT2-PC125-M)

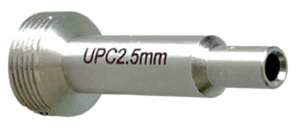

2.5mm para UPC y MM jumper Part Number: SCK-SPT2-PC250-M)
| |
| Interfaz: | WIFI 802.11/USB 2.0 | |
| Poder: | Batería interna de litio < 1 Hora de carga de 0% a 100% | |
| Peso: | 188 g (6,6 oz) | |
| Dimensiones (H x A x L): | 25 mm x 40 mm x 195 mm (1,0″ x 1,6″ x 7,7″) | |
| SENKO Referencia Descripción |

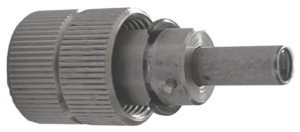

| SCK-VM3000-BARRIL Adaptador de punta de inspección de repuesto

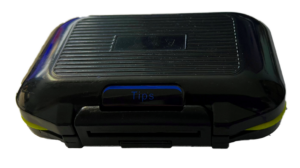

SCK-SPT2-TIPSCASE Estuche de plástico para la punta de inspección de repuesto
SCK-SPT2-PC125-M 1,25 mm/UPC LC, CS, SN, IP-9 SN, IP-16 SN, IP-21 LC, IP-25 LC, MU, ARINC 801 (clavija) sin conexión
|
| SCK-SPT2-PC250-M SC, ST, FC, M29504/16, IP-9 SC/UPC, IP-16 SC/UPC (clavija) de 2,5 mm/UPC sin conexión
|

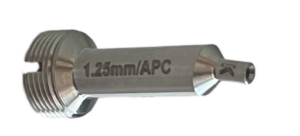

| SCK-SPT2-APC125-M Sin conexión 1,25 mm/APC LC, SN, CS, IP-9 SN, IP-16 SN, IP-21 LC, IP-25 LC, MU
|

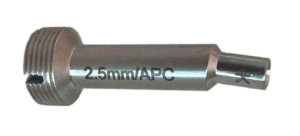

| SCK-SPT2-APC250-M 2,5 mm/APC SC, ST, FC, IP-9 SC, IP-16 SC no emparejados
|
| SCK-SPT2-SC-UPC-F En adaptador SC/UPC, IP-9 SC/UPC, IP-16 SC/UPC
|
| SCK-SPT2-SC-APC-F En adaptador SC/APC, IP-9 SC/APC, IP-16 SC/APC
|
| SCK-SPT2-SN-UPC-F En adaptador SN/UPC, IP-9 SN/UPC, IP-16 SN/UPC
|

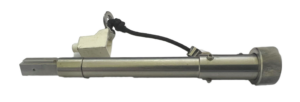

| SCK-SPT2-LR-P-LCAPC En adaptador LC/APC , IP-16 LC/APC, IP-21 LC/APC, IP-25 LC/APC
|
| SCK-SPT2-CS-UPC-F En adaptador CS/UPC
|
| SCK-SPT2-LC-UPC-LF En adaptador (41 mm) Largo Llegar a LC/UPC, puertos SFP+, IP-16 LC/UPC, IP-21 LC/UPC, IP-25 LC/UPC
|

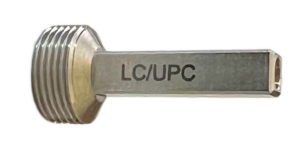

| SCK-SPT2-LC-UPC-F En adaptador LC/UPC, puertos SFP+, IP-16 LC/UPC, IP-21 LC/UPC, IP-25 LC/UPC
|

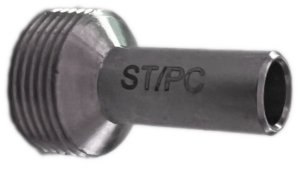

| SCK-SPT2-ST-PC-F En adaptador ST/UPC
|
| SCK-SPT2-FC-UPC-F En adaptador FC/UPC
|

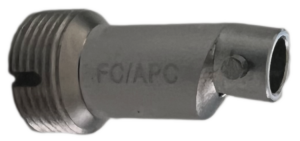

| SCK-SPT2-FC-APC-F En adaptador FC/APC
SCK-SPT2-SMTPE-M Enchufe SMPTE 304M, enchufe LEMKO 3K.93C, terminal de patillas MIL PRF 28876, patillas MIL DTL 29504/14
SCK-SPT2-SMTPE-F Clavija SMPTE 304M, clavija LEMKO 3K.93C, terminal de toma MIL PRF 28876, toma MIL DTL 29504/15
|
| SCK-SPT2-MPO-PC-F En el adaptador MPO (MPO con y sin clavija) para la llave central de 8, 12, 24, 48 y 72 fibras y la llave de compensación de 16 y 32 fibras.
|
| SCK-SPT2-IP9MPO-F IP-9 MPO
|
| SCK-SPT2-MU-UPC-F En adaptador MU/UPC
|
| SCK-SPT2-E2000-UPC-M E2000/UPC sin recubrimiento
|
| SCK-SPT2-E2000-UPC-F En el adaptador E2000/UPC
|
| SCK-SPT2-E2000-APC-M E2000/APC sin emparejar
|
| SCK-SPT2-E2000-APC-F En el adaptador E2000/APC
|
La contraseña por defecto para conectar el osciloscopio de inspección SMART PROBE a su dispositivo la primera vez es: 12345678.
Póngase en contacto con su representante de ventas local de Senko o envíenos un correo electrónico a sales@senko.com si tiene preguntas o problemas con su osciloscopio de inspección SMART PROBE 2 WIFI.

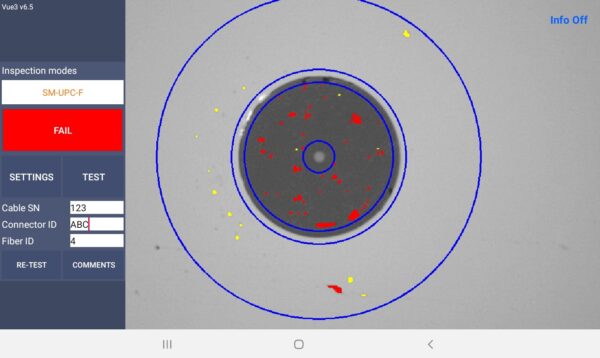

El VUE3 el software de inspección dará una alerta en la pantalla, "El número de defectos supera el valor máximo, por favor borre la fibra" cuando la cara final tiene un nivel severo de contaminación o un número excesivamente alto de defectos superficiales.
Intente limpiar y probar la cara del extremo y vuelva a realizar la prueba. Si la alerta sigue apareciendo, es muy posible que la cara del conector esté dañada de forma permanente y sea necesario sustituirla.
Póngase en contacto con su representante de ventas local de Senko o envíenos un correo electrónico a sales@senko.com si tiene preguntas o problemas con su osciloscopio de inspección SMART PROBE 2 WIFI.
La verificación que tiene caracteres en el Cable SN: y el Conector ID: campos. Ambos campos deben rellenarse. Esto se hizo para ayudarle con el seguimiento de sus imágenes de la cara final y los informes de prueba.
Póngase en contacto con su representante de ventas local de Senko o envíenos un correo electrónico a sales@senko.com si tiene preguntas o problemas con su osciloscopio de inspección SMART PROBE 2 WIFI.
A continuación se indican algunos elementos que deben comprobarse y las soluciones para identificar la causa y resolver un problema de conexión.
- Mire la parte trasera de la carcasa del videoscopio SMART PROBE 2. En AZUL luz por debajo de la GRIS botón de encendido que debería estar encendido. Si el AZUL no está encendida, es posible que se hayan agotado las pilas del videoscopio. Intente recargar el videoscopio durante al menos 10 minutos e intente encenderlo de nuevo. Existen tres BLANCO en la parte posterior de la carcasa del visor. Estas son las luces indicadoras de la carga de la batería. Si las tres luces BLANCAS están encendidas, la batería está completamente cargada. Si la luz inferior está encendida y parpadea, la batería del visor necesita ser recargada.
- Compruebe la radio WIFI del videoscopio para asegurarse de que no se ha apagado accidentalmente. Debería ver un VERDE luz sobre un GRIS interruptor de palanca. Asegúrese de que el interruptor de palanca está en la posición UP posición y la VERDE la luz está encendida.
- Entra en la sección de tu dispositivo de visualización AJUSTES para verificar que está conectado a la red WIFI correcta. Cada osciloscopio SMART PROBE 2 tiene Calcomanía AZUL en el lateral de la carcasa. Habrá SSID que comienza con SP2 seguido de una - 4 números - y 4 números más (es decir SP2-1234-5678). La conexión WIFI del dispositivo debe coincidir con el número SSID del ámbito de aplicación.
Póngase en contacto con su representante de ventas local de Senko o envíenos un correo electrónico a sales@senko.com si tiene preguntas o problemas con su osciloscopio de inspección SMART PROBE 2 WIFI.
Una batería completamente cargada dará a al menos 6 horas de servicio continuo. El tiempo de carga de la 0% a plena potencia será < una hora. Si la batería empieza a agotarse y no puede enchufar el telescopio a un cargador de pared, puede utilizar el cable de carga para enchufarlo a un banco de energía, igual que haría para recargar su teléfono móvil.
Póngase en contacto con su representante de ventas local de Senko o envíenos un correo electrónico a sales@senko.com si tiene preguntas o problemas con su osciloscopio de inspección SMART PROBE 2 WIFI.
