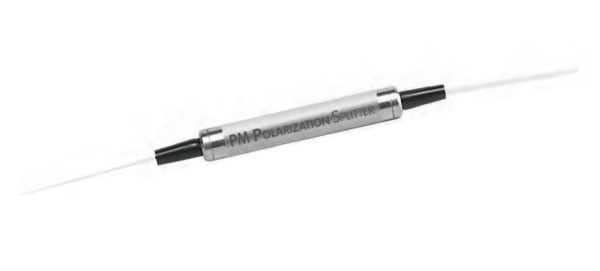

Combinador/divisor de polarización PM
El combinador/divisor de haz de polarización de SENKO es un componente de alto rendimiento que combina dos señales de polarización ortogonal en una fibra de salida. La configuración típica utiliza dos fibras PM para la entrada y la fibra SM para la salida. El dispositivo también puede utilizarse como divisor de haz.
- Alto aislamiento
- Baja pérdida de inserción
- Funciones de gran apertura
| PARÁMETROS¹ | VALOR | |
| Grado | Grado P | Grado A |
| Longitud de onda central (nm) | 1310, 1480 o 1550 | |
| Rango de longitudes de onda operativas (nm) | ±40 | |
| Pérdida de inserción típica (dB)² | 0.4 | 0.5 |
| Pérdida de inserción máxima (dB)² | 0.6 | 0.7 |
| Pérdida de retorno mínima (dB)² | 50 | |
| Relación de extinción mínima (dB)² (sólo para Splitter) | 22 | 20 |
| Directividad mínima (dB) | 50 | |
| Máxima potencia óptica de entrada en onda (mW) | 300 | |
| Tipo de Fibra³, de la que se trata. | Fibra PM Panda en los puertos 1 y 2 | |
| Temperatura de funcionamiento (°C) | -5 a +70 | |
| Temperatura de almacenamiento (°C) | -40 a +85 | |
| Dimensiones del embalaje (mm) | 5,5 (Ø) x 35 (L) | |
Notas:
1. Las especificaciones anteriores son para dispositivos sin conectores.
2. Para un dispositivo con conectores, IL se especificará 0,3 dB más alto, RL será 5dB más bajo y ER será 2dB más bajo.
3. La fibra PM y la llave del conector están alineadas con el eje lento.
Compensador de dispersión en modo de polarización
EDFA y amplificador Raman
Sistemas de telecomunicación coherentes
Sensor de fibra óptica
El combinador/divisor de polarización PM puede encontrarse en sistemas de telecomunicaciones coherentes, sensores de fibra óptica y amplificadores EDFA y Rama.
Especificado en el dibujo
La oferta estándar de SENKO es el contacto Pin en el lado del conector y el contacto Socket en el lado del adaptador. Lo contrario también funciona, sin embargo, siempre hay que seleccionar una combinación de Pin y Socket para un acoplamiento adecuado.
