MAX QUANTUM
SENKO 产品编码： MAX-QUANTUM
Annual Technical Support Plan Part Number: MAX-SUP
- End face geometry measurements
- Surface anomaly detection
- Multi fiber + Single fiber
- 自动通过-失败
给我们发电子邮件 sales@senko.com or talk with your local SENKO Sales Representative for pricing and additional information.
Evaluation units available.

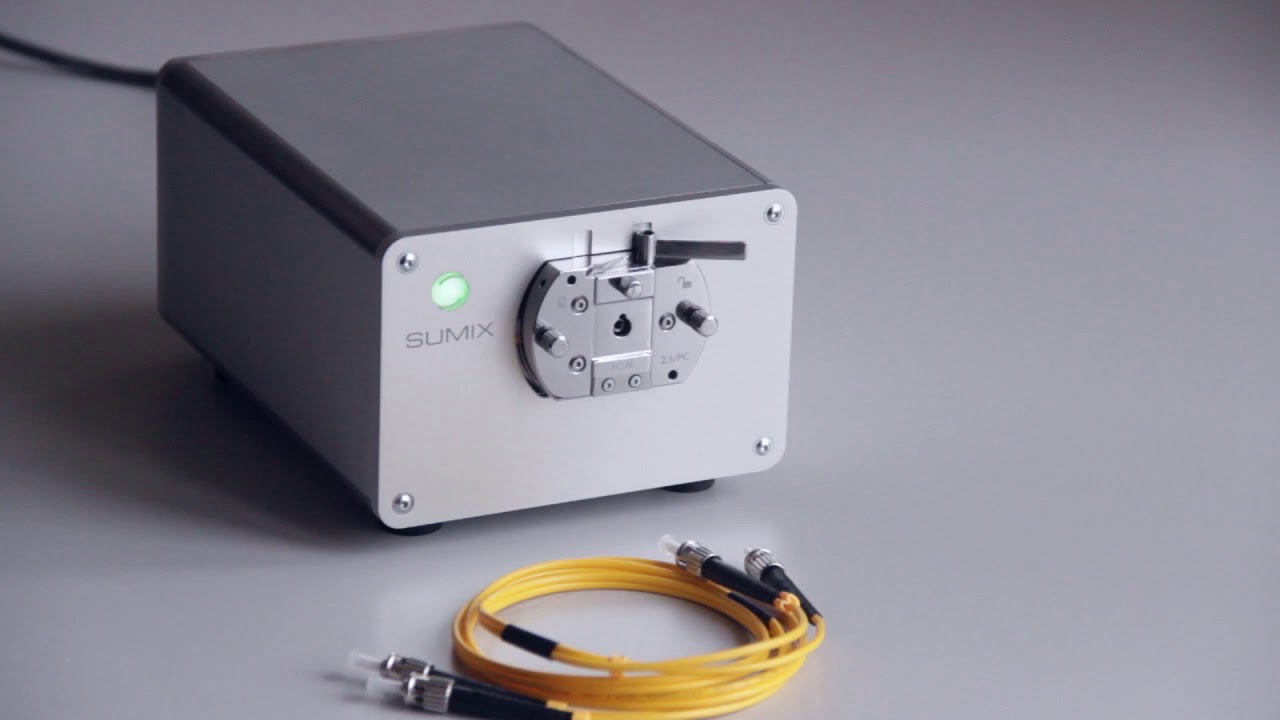

MAX QUANTUM by SUMIX 是一个高端的自动干涉仪，用于检测单纤和多纤连接器，包括 MPO, CS, SN, SN-MT, SC, ST, FC, SC, LC, E2000™ 类型，以及 MT 在一次扫描中就能完成对卡套的扫描。 有一些固定装置是为扫描端面质量的 裂解的带状和单纤维. ǞǞǞ MAX QUANTUM 使用非接触、侧面+正面的扫描过程，提高了测量的准确性。 导销平行度和角度的测量。

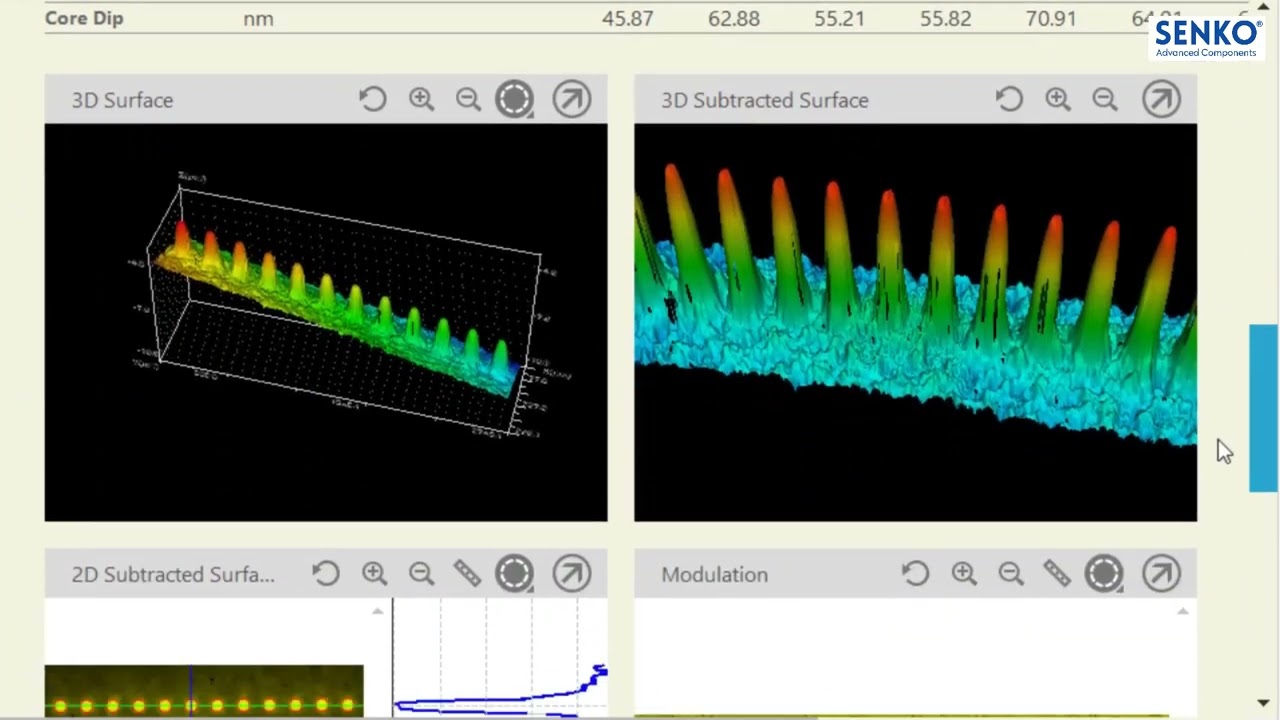

ǞǞǞ SUMIX True Position™ 固定装置使其有可能做g指南针孔和平行度测量 的裸MT卡套。 的 MAX QUANTUM 提供同步的端面几何检查、异常检测和导孔平行度和角度测量。这种干涉仪具有高光学分辨率、自动对焦和大视野的特点，每行可测试16根光纤。
| 森科零件编号。 | SCK-CC-200 MAX-SUP (Annual Technical Support Plan) |
| 横向分辨率： | 1.47μm |
| 焦点。 | Auto and manual |
| Measurement Scan Times: | 1.4秒，单根光纤 7 secs for 12, 16, 24 multi fiber MT 8 secs for 24 and 32 multi fiber MT 10 secs for 72 multi fiber MT |
| Field of View (FOV): | 6.0mm x 4.4mm |
| Measurement Technique: | Non contact Michaelson interferometry |
| Measurement Mode: | Phase shift White light |
| Measurement Range: | ROC: 1mm to flat Apex offset: 0μm to 2000μm Fiber height: >1000μm from highest to lowest points Measurement Angle Range: 0˚ to 28˚ |
| Fixed Connector Repeatability (CF): | ROC: 0.9% for 12F MT ♦ 0.04% for SC/APC Apex offset: 0.04μm for SC/APC Fiber height: 0.8nm for 12F MT ♦ 0.1nm for SC/APC Angle range: 0.005˚ for 12F MT ♦ 0.0002˚ for SC/APC |
| Remove & Reinsert Connector Repeatability (CR): | ROC: 1.2% for 12F MT ♦ 0.05% for SC/APC Apex offset: 0.01μm for SC/APC Fiber height: 1.1m for 12F MT ♦ 0.4nm for SC/APC Angle range: 0.01˚ for 12F MT ♦ 0.0006˚ for SC/APC |
| 尺寸： | Height: 181mm (7.1″) Width: 213mm (8.4″) Length: 117mm (4.6″) 重量： 4.8kg (10.6 lbs) |
辅料 | |||
 |  |  |  |
| MT极性和连续性验证模块 | MT针插入工具，用于使用有针的MT夹具。 | USB脚踏开关，用于用MaxInspect™软件触发测量。 | 手持式条形码阅读器，用于将连接器ID号码输入MaxInspect™软件。 |
| SENKO 产品编码 | SENKO 产品编码 | SENKO 产品编码 | SENKO 产品编码 |
| MPO-Verifier | AC-MPO-PI | SMX-FSW | SMX-BCR |
Production
军事-航天
Research & Development
MAX QUANTUM能够测量
- 1.4秒，单根光纤
- 7秒，用于MT12/24光纤
- 7.2秒，MT16纤维
- 7.57秒，用于MT24的异常情况检测
- MT72为10.4秒
测量时间可能因计算机性能和连接器端面形状的不同而不同。
MAX QUANTUM是18.1厘米（7.13英寸）×21.3厘米（8.4英寸）×11.7厘米（4.6英寸）毫米，使得它很容易放在生产线或测试实验室的台面上。 该系统的重量为4.8公斤（10.6磅），重量很轻。
该干涉仪配有一条永恒的USB 3.0电缆，需要有12V直流电源。MAX QUANTUM使用与检测镜相同的MaxInspect软件。 计算机需要运行Windows 10，并能访问MS Excel 2010或更高版本。 计算机应该有至少4GB的内存端口，用于USB 3.0电缆。
The QUANTUM interferometer is designed to be energy efficient and has a typical running wattage rate of 6W. The beginning wattage for start up would be 10W.
Please contact your local Senko sales rep or email us at sales@senko.com for additional assistance.
