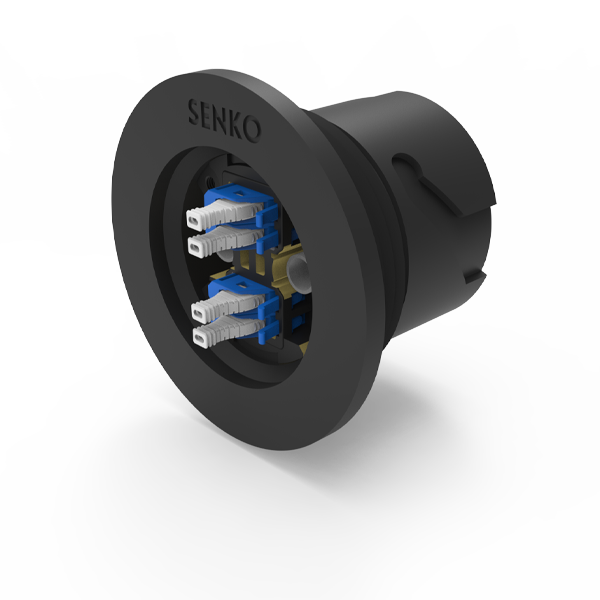

IP-25 SN Hybrid Adapter
SENKO’s IP-ONE (Optical ‘N’ Electrical) series accommodates power and fiber combined in one single connector. This IP68 rated hybrid adapter helps simplify your connectivity with reduced cable. Safe Lock Ring on the connector provides tamperproof protection. IP-25 8F SN series features four channels of SN duplex connector for fiber connectivity. This adapter features 8 x 16-18AWG conductors for Class 4 FMPS or 1 and 2 powering applications. Special keying for mating on Class 4 Hybrid connector will only enable mating with Class 4 FMPS rated IP-25 SN Hybrid Adapter.
- IP68-zertifizierter Hybrid-Adapter
- 4 x SN® duplex connectors (8-fiber)
- 8 x 16-18AWG for Class 1-2 powering applications
- 8 x 16-18AWG for Class 4 powering applications
- Upto 600V AC/DC
- Bulkhead type adapter for distribution or demarcation boxes
| Parameter | Spezifikationen |
| Typische Einfügedämpfung (dB)1 | 0.10 |
| Maximale Einfügedämpfung (dB)1 | 0.20 |
| Typische Rückflussdämpfung (dB)1 | ≥0.65 |
| Betriebstemperatur (°C) | -40 bis +75 |
| IP-Bewertung | IP682 |
| Conductor Size | 16/18AWG x 8 |
| Maximum Voltage | 600V AC/ DC |
| Maximum Current for 8x16AWG Conductors | 11.2A per pair with 16AWG (total = 11.2A x 4 pairs = 44.8A) |
1 Basierend auf einem stichprobenartigen Test zwischen Master Grade Jumper und Low Loss
2 Die IP-Einstufung wurde mit einem von SENKO stammenden Kabel und Verfahren validiert. Es wird empfohlen, die IP-Einstufung für alle anderen Kabeltypen erneut zu prüfen.
Die erste Ziffer steht für den Schutzgrad gegen feste Körper wie Staub, die zweite Ziffer für den Schutzgrad gegen Wasser. Zum Beispiel bedeutet IP-68: kein Eindringen von Staub, kein Eindringen von Wasser >2m, >30min.
In der Zeichnung spezifiziert.
Die Serie IP-25 ist mit einer Kombination aus Stiftkontakt für den Stecker und Buchsenkontakt für den Adapter ausgestattet.
