Interferometria Robótica OCTOPUS
O OCTOPUS O interferômetro robótico usa um sistema de movimento multi-eixo para mover a câmera para as faces das extremidades da virola de conectores endurecidos. Este sistema realiza medições da geometria da face final e detecção de anomalias para cada um dos terminais de fibra óptica dentro de conectores militares e de ambientes agressivos instalados em patch-panels, caixas de servidores e outras unidades de rede ótica a bordo de uma aeronave ou embarcação marinha. O OCTOPUS medidas alturas das fibras e raio de curvatura para cada um dos terminais enquanto a montagem permanece em serviço.
- Geometria de múltiplas faces terminais
- Posicionamento robótico dos eixos X e Y
- Detecção de anomalias
| Parâmetros | Especificações |
| SENKO Número da peça | OCTOPUS |
| Conectores inspecionados | MIL-DTL-38999 e outras especificações MIL e conectores multiferrule de ambiente agressivo |
| Campo de visão | D = 1,6 mm Área coberta Y, movimento do eixo X: ± 12,5 mm |
| Resolução ótica | 3.2 μm |
| Ampliação | 300× |
| Foco | Autofocus |
| Foco de foco | 4 mm |
| Modo de medição | Luz branca + deslocamento de fase |
Redes Ópticas Aeroespaciais
Redes de Comunicações Militares
Comunicação Naval
Exploração e Produção de Energia

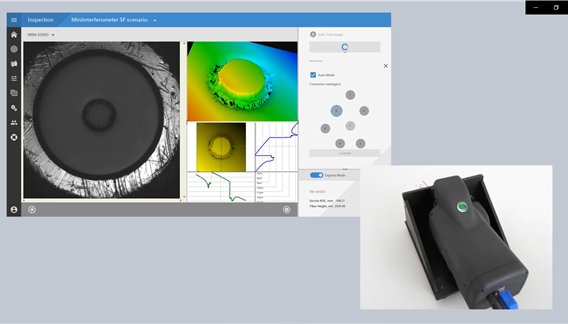

O OCTOPUS usa um sistema de movimento multi-eixo para escanear a superfície 3D e medir automaticamente os parâmetros geométricos para cada terminal de um conector de fibra óptica.
A gama atual de adaptadores disponíveis inclui os adaptadores para inspeção de:
- Conector MIL-DTL-38999, Série III, concha tamanho 15, receptáculo, inserto de soquete e inserto de pino;
- Conector MIL-DTL-38999, Série III, concha tamanho 25, receptáculo, inserto de soquete e inserto de pino;
- Conector MIL-DTL-38999, Série III, concha tamanho 25, plugue, inserto de soquete e inserto de pino.
Outros adaptadores podem ser adicionados a pedido do cliente.
O tempo de varredura e medição é de 10 segundos por face final. Um conector com seis terminais demoraria cerca de 1 minuto.
