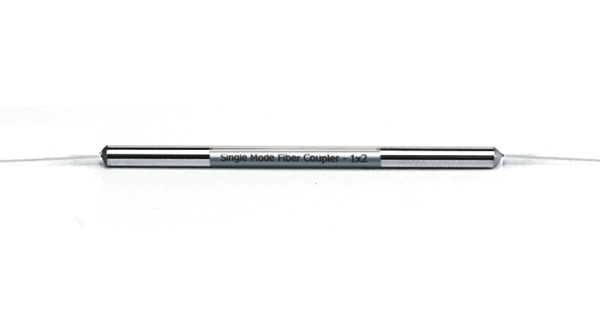

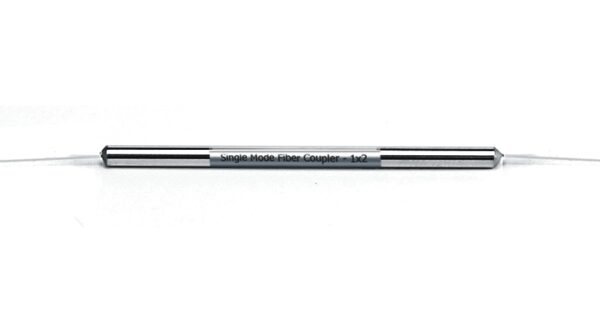

Acoplador de fibra monomodo 1×2 (50/50)
Os acopladores de fibra monomodo SENKO são altamente estáveis para divisão do sinal óptico em várias portas com baixa perda de inserção. Todos os dispositivos são qualificados de acordo com os procedimentos de teste padrão da indústria.
- Em conformidade com a RoHS
- Embalagem compacta
- Desempenho estável e confiável
| PARÂMETROS | VALORES |
|---|---|
| Tipo | 1×2 |
| Relação de Acoplamento | 50/50 |
| Perda de inserção Máx. (dB)¹² | Veja a tabela abaixo. |
| Uniformidade máxima. (dB) | Veja a tabela abaixo. |
| Perda de retorno Min. (dB)² | 55 |
| Diretividade Min. (dB) | 55 |
| PDL Max. (dB) | Veja a tabela abaixo. |
| Biblioteca Digital Mundial Max. (dB)³ | Veja a tabela abaixo. |
| TDL a -5~70°C Máx. (dB) | 0.15 |
| Dimensão da carcaça | 250µm fibra 3,0mm (Ø) x 54mm (L) |
| 900µm tubo 3,0mm (Ø) x 54mm (L) | |
| Tubo de 2mm/3mm, caixa ABS: 90mm(L)x20mm(W)x10mm(H) | |
| Tipo de fibra | SMF-28e 250µm de fibra nua |
| Temperatura de operação (°C) | -40 ~ +85 |
| Temperatura de armazenamento (°C) | -40 ~+85 |
| PARÂMETROS | IL (dB) TYP. / MAX. | PDL (dB) MAX. | UNIFORMIDADE (dB) MAX. | Biblioteca Digital Mundial (dB) MAX. |
|---|---|---|---|---|
| Faixa de comprimento de onda completa (1260~1620 nm) | 3.8 / 4.5 | 0.3 | 1.2 | NA |
| 3 Faixa de comprimento de onda (1310/ 1550 ±40 e 1490 ±10 nm) | 3.4 / 3.7 | 0.2 | 0.8 | 0.5 |
| Banda de comprimento de onda duplo (1310/1550 ± 40 nm) | 3.3 / 3.6 | 0.15 | 0.7 | 0.3 |
| Faixa de comprimento de onda única (1310±40 ou 1550 ±40 nm) | 3.2 / 3.4 | 0.15 | 0.6 | 0.2 |
Notas:
1. As especificações não incluem os conectores.
2. IL é o pior caso, incluindo PDL, TDL, e WDL.
3. BDM significa mudança de IL em uma única faixa de comprimento de onda. Somente para cada faixa de janela, não incluindo a faixa de pico de água.
Monitoramento da rede
FTTH
Telecomunicações
As estruturas cônicas biconicas fundidas apresentam perdas menores, permite relações de ramificação arbitrárias, tem independência de polarização e uma ampla gama de comprimentos de onda operacionais.
Em um acoplador de fibra óptica 1×2 cada saída é menos da metade da potência do sinal de entrada, que é cerca de 3dB de perda por canal.
Os divisores são comuns nas aplicações de telecomunicações, monitoramento de rede e FTTx. Os links fundidos WMD são usados em aplicações de telecomunicações e LAN.
