MANTA W+ Escopo de inspeção
MANTA W+ Part Number: SMX-MANTA-W+
- 4.1mm x 3.omm field of view
- 0.75μm detecção de defeitos
- Fast inspection speeds
Evaluation units available.
Envie-nos um e-mail para sales@senko.com ou fale com seu representante de vendas local SENKO para obter informações sobre preços.
O MANTA W+ inspection scope is designed for high performance inspection for single fiber and multi-fiber optical assemblies. There is a large portfolio of inspection tips for the MANTA W+ available for all types of connectors, ferrules and optical transceivers including MT, MPO, CS, SN, SN-MT, LC, SFP, FC, SC, E2000, QSFP, OSFP, ELSFP, ARINC, multiple sizes of MIL 29504 termini, SMA and many more. The MANTA W+ is able to do a full inspection and reporting of a 12 fiber and 16 fiber MT array in 2 seconds. The MAXINSPECTO inspection software has an autofocus feature for accurate and repeatable inspections. The software default is set to IEC 61300-3-35 and has the ability for customizing the pass-fail measurements for customized reports and for addressing the inspection needs for specialty fibers like PM fiber, multicore fiber, mixed fiber arrays and more.
| Senko Part Number: | SMX-MANTA-W+ |
| Field Of View: | 4.1mm x 3.0mm (Tips available for viewing guide pins/guide pin holes for MT) |
| Detecção de Defeitos: | 0.75μm |
| Image resolution: | 1.8μm |
| Inspection Times: | 1 sec for single fiber 2 secs for 12 fiber MT 2 secs for 16 fiber MT 4 secs for 24 fiber MT 8 secs for 72 fiber MT |
| Reporting Options: | Auto focus and manual focus Auto pass-fail with indicator light IEC 61300-3-35 Ed 2 and Ed 3 Reporting (Default) Customized inspection criteria, lighting profiles and fields of view Inspection profiles for large core, multi core, Polarization Maintaining (PM) fibers |
| Sistemas Operacionais: | Windows Android (mobile devices) |
| Dimensões: | 77mm (3″) height 28mm (1.1″) width 249mm (9.8″) length |
| Peso: | 491g (1.1 lb) |
| BENCHTOP STAND Senko Part Number: MNT-STAND-W  | MOBILE INSPECTION KIT Senko Part Number: MNT-PHONE-KIT
| SINGLE FIBER TIP ADAPTER Senko Part Number: MNT-ADP  |

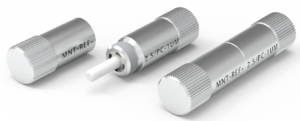

| MPO POLARITY MODULE Senko Part Number: MPO-VERIFIER | SN-MT POLARITY MODULE Senko Part Number: SN-MT-VERIFIER  | VERIFICATION ARTIFACT Senko Part Number: MNT-REF-2.5/PC-1UM  |
Click the link to access the PDF handout for part numbers and images of the inspection tips.
- Guia para inspecionar SC/UPC e SC/APC unmated and in adapter assemblies

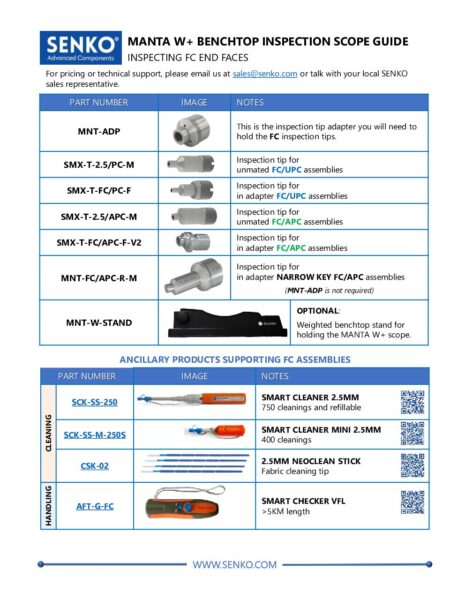

- Guia para inspecionar FC/UPC e FC/APC unmated and in adapter assemblies
- Guia para inspecionar ST unmated and in adapter assemblies
- Guia para inspecionar MIL DTL 38999 using 1.6mm pin (M29504/4) and socket (M29504/5) termini
O escopo do MANTA W+ precisa se conectar a um PC com sistema operacional Windows 10 ou superior com um processador Intel Core i5 ou superior com pelo menos 4GB de RAM. O PC deve ter pelo menos uma porta USB 3.0 para conexão. O MANTA W+ pode ser conectado a tablets rodando Windows 10 ou superior com um processador Intel Core i7 com 4GB de RAM. A resolução da tela deve ser de 1280 x 800 px ou superior em uma tela de 10" ou maior.

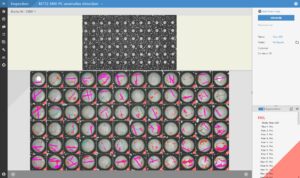

O escopo de inspeção MANTA W+ executando a última versão do software MaxInspect é extremamente rápido. Os tempos de medição são:2,1 segundos para uma face de 12 fibras MT2,3 segundos para uma face de 16 fibras MT4 segundos para uma face de 24 fibras MT7,7 segundos para uma face de 72 fibras MT.
As dimensões do MANTA W+ são 7cm (2,7") de altura × 2,8 cm (1,1") de largura × 24,6 cm (9,7") de comprimento. A unidade pesa 491 g (1,08 lbs), tornando-a ideal para aplicações em bancadas.
SIM! Se você está considerando a compra de um escopo de inspeção de alto desempenho como nosso MANTA W+Você quer ter certeza de que o escopo de inspeção será capaz de atender às suas necessidades com medidas precisas e confiáveis. A melhor maneira de verificar se o MANTA W+ atenderá às suas exigências é ter uma unidade de avaliação em suas mãos. A equipe Senko trabalhará com você em cada etapa do processo. O primeiro passo para começar é conversar com seu representante local de vendas Senko ou nos envie um e-mail para sales@senko.com.
