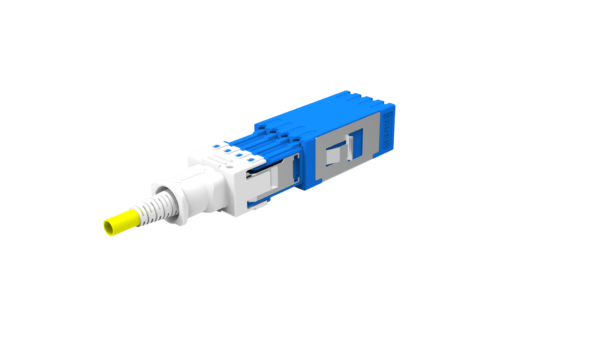

SN-Uniboot-with-Adapter
SN-Uniboot-patched-400G

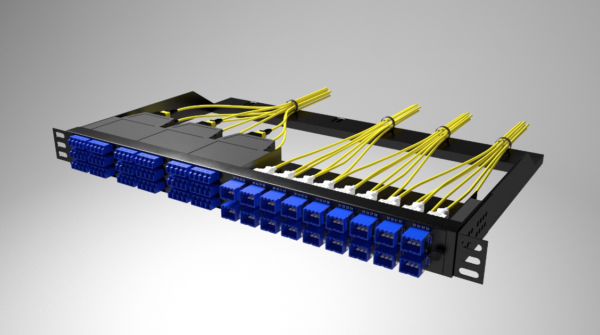

rack-SN-Uniboot
SN-Uniboot-top-side-view-51

SN Uniboot

O SN Uniboot é um conector revolucionário que permite que quatro conectores SN duplex sejam remendados simultaneamente em uma única operação. Posteriormente, o SN-Uniboot oferece o mesmo grau de flexibilidade que um conector MPO de 8 fibras, mas sem a necessidade de cassetes de fuga ou cabos de ventilação para a transição de Base-8 para Base-2. Esta dupla funcionalidade torna o SN Uniboot granular o suficiente para conexões de servidor duplex, otimizado para troncos de alta densidade e a perfeita combinação com transceptores de alta taxa de dados, utilizando quatro pistas ópticas (8 fibras).



  • Grades de cerâmica de grau TELCO
  • Flexibilidade de remendo da base 8 e da base 2
  • Push-pull Boot para instalação e remoção simples
  • Eliminar cassetes e fanouts
  • Densidade quádrupla em relação ao duplex LC
  • Suporta taxas de dados 400G com transceptores QSFP-DD e OSFP

Download-Flyer-New-Button

Parâmetros Modo único Multimodo
UPC APC MM
SM Premium Baixa perda SM Premium SM Premium Baixa perda SM Premium Premium
Perda típica de inserção (dB) 0.05 0.08 0.07 0.12 0.05
Perda Máxima de Inserção (dB) 0.15 0.20 0.15 0.25 0.15
Perda típica de retorno (dB) ≥55dB ≥65dB ≥25dB
Temperatura de operação (°C) -40°C a +75°C
Durabilidade <0,2dB mudança típica, 500 acasalamentos
Ferrule Ø 125µm 127µm

* Por teste de acasalamento aleatório IEC 61753-1

Centros de Dados em Hiperescala
Centros de Dados Empresariais
Centros de dados em nuvem
LAN/Campus
Centros de Dados de Colocação
Computação Quântica
TELCO

roHS Compliant
Reach logo
IEC logo
GR326-Compliant

O SN Uniboot só é compatível com adaptadores padrão SN Footprint com 4 canais/portos. Isto porque o conector compreende 4 x Conectores SN alinhados verticalmente.

O SN tem uma carcaça única que pode ser girada 180 graus permitindo que os quatro conectores duplex SN sejam espaçados mais distantes. Este espaçamento maior permite que os conectores sejam remendados para adaptadores com persianas que possuem paredes entre cada conector duplex. A operação é rápida e simples e pode ser realizada no campo, se necessário.

O SN Uniboot foi projetado para se adaptar aos transceptores QSFP-DD e OSFP. Foi projetado para que não interfira no trinco do transceptor, que pode variar de fornecedor para fornecedor.

O conector tem um design uniboot push-pull. A bota pode ser empurrada ao inserir o conector ou puxada para remoção automática.

A SN Uniboot incorpora férulas cerâmicas de 8 x 1,25 mm, enquanto a MPO incorpora uma única férula de polímero. O SN Uni-boot permite que 4 conectores SN duplex sejam rompidos diretamente do adaptador SN. A MPO requer um cassete ou um cabo fanout para quebrar a interface de 8 fibras para 4 x duplex.

Sim, a interface SN está sendo padronizada pela IEC.

Atualmente, o SN Uniboot está disponível apenas como conector de 8 fibras. Isto porque o Base-8 é a configuração preferida para óptica paralela que consiste em quatro pistas. Entre em contato com nossa equipe de vendas se você tiver uma aplicação especial não coberta pelo nosso portfólio padrão.

As montagens podem ser feitas com SN-Uniboot em uma extremidade e MPO na outra extremidade. Isto permitirá que os usuários remendem de um painel de patch SN-Uniboot para transceptores SR4, se necessário.

Com os cabos de patch SN Uni-boot é impossível 'baralhar' as faixas de fibra através de múltiplos transceptores. Entretanto, é possível fabricar cabos tronco personalizados de alta densidade que permitem o 'embaralhamento' de fibras através de quatro conectores SN-Uniboot diferentes. Neste caso, tal montagem precisaria ser construída a partir de pelo menos 32 fibras.
