IP-25 SN Hybrid Connector
SENKO’s IP-ONE (Optical ‘N’ Electrical) series accommodates power and fiber combined in one single connector. This IP68 rated hybrid connector helps simplify your connectivity with reduced cable and connectors featuring the Safe Lock Ring for a tamperproof protection. IP-25 8F SN series features four channels of SN duplex connector for fiber connectivity. This connector also features 8 x 16-18 AWG conductors for Class 4 FMPS and Class 1 or 2 powering applications.
- Conector híbrido com classificação IP68
- 4 x SN® duplex connectors (8-fiber)
- 8 x 16-18AWG for Class 1-2 powering applications – Red Safe lock ring

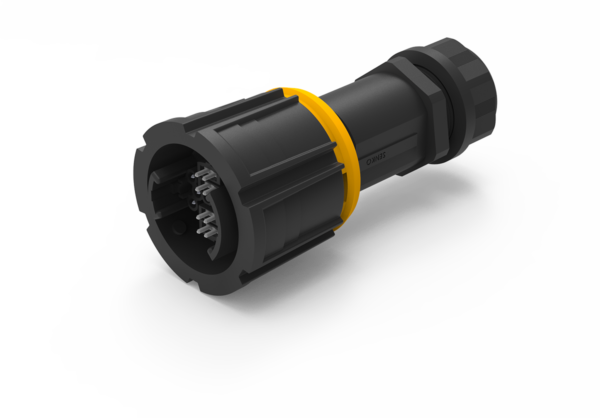

- 8 x 16-18AWG for Class 4 powering applications – Orange Safe lock ring
- Compatible with 13 – 19mm OD cable
- For High Power hybrid application – Up to 600V AC/DC
| Parâmetros | Modo único | Multimodo | |||
| UPC | UPC | APC | APC | MM | |
| Baixa perda | Padrão | Baixa perda | Padrão | Padrão | |
| Perda típica de inserção (dB) | 0.05 | 0.08 | 0.07 | 0.12 | 0.10 |
| Perda Máxima de Inserção (dB) | 0.15 | 0.20 | 0.15 | 0.25 | 0.20 |
| Perda típica de retorno (dB) | ≥55 | ≥65 | ≥25 | ||
| Temperatura de operação (°C) | - 40 a 75 | ||||
| Ferrule ø | 125μm | 127μm | |||
| IP-Rating | IP681 | ||||
| Força de tração | 100 lbf ou 450N por 60 segundos | ||||
| Contate Power Rating | |||||
| Maximum Voltage | 600V / AC DC | ||||
1 A classificação IP foi validada utilizando um cabo e procedimento de origem SENKO. É recomendável re-testar a classificação IP para qualquer outro tipo de cabo.
2 Classificação atual: À temperatura ambiente de 25C
- Fiber to the Antenna (FTTA)
- Macro Cell powering
- Micro cell powering
- Indoor / outdoor deployment
- Hybrid Breakout
- Class 1 and 2 or Class 4 FMPS power delivery
O primeiro dígito representa o nível de proteção contra corpos sólidos, como poeira, e o segundo dígito representa o grau de proteção contra água. Por exemplo, IP68 significa nenhuma entrada de poeira, nenhuma entrada de água >2m, >30mins.
A série IP-25 suporta cabos de 13,0 a 19,0 mm de diâmetro externo.
Quando o colar de baioneta está totalmente engatado na posição de fechamento, o anel de fechamento seguro pode ser deslizado para cima para evitar o engajamento involuntário.
