A importância da geometria da face final do conector de fibra óptica

Os conectores de fibra óptica são componentes fundamentais nas redes de comunicação modernas, garantindo a transmissão confiável de sinais. A geometria da extremidade desses conectores desempenha um papel fundamental na minimização das perdas ópticas e na garantia da confiabilidade mecânica a longo prazo. Normas como a IEC 61300-3-47, Basic test and measurement procedures for end face geometry of PC/APC spherically polished ferrules using interferometry, e uma série de normas IEC 61755 que abrangem polimento de ângulos, geometria de ferrule, materiais e outras peças de conectores, fornecem diretrizes precisas para avaliar e manter a geometria ideal da extremidade. Este artigo explora a importância dos principais parâmetros - Raio de Curvatura, Apex Offset e Altura da Fibra - e os métodos para obter uma geometria de extremidade de alta qualidade.



Parâmetros-chave da geometria da face final

1. Raio de curvatura

O raio de curvatura (ROC) refere-se à curvatura da face da extremidade da ponteira do conector. Esse parâmetro é vital para garantir o contato físico adequado entre os conectores acoplados. O raio de curvatura é definido como o raio 3D da esfera de melhor ajuste sobre a área de ajuste definida.

Um ROC bem definido garante um desempenho óptico consistente e confiável, mantendo baixa perda de inserção e perda de retorno. Ela também evita lacunas de ar que podem levar à degradação e à reflexão do sinal.

2. Apex Offset

Para medir o deslocamento do ápice, o ponto alto ou o ápice da superfície polida da ponteira deve ser definido. Devido às possíveis variações na própria fibra, como reentrâncias ou protuberâncias, a esfericidade do ápice é considerada. O deslocamento do ápice é quantificado como a distância do ponto mais alto da esfera da ponteira até o centro do núcleo da fibra.

Esse parâmetro é essencial para minimizar o estresse e garantir a distribuição uniforme da pressão quando os conectores são acoplados. Um deslocamento de vértice adequadamente controlado evita o desalinhamento, o que poderia aumentar a perda de inserção e degradar o desempenho mecânico.

3. Altura da fibra

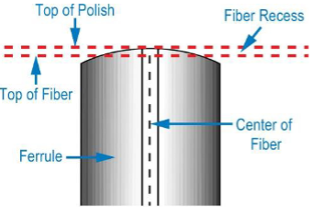

A altura da fibra indica a posição relativa do núcleo da fibra em comparação com a superfície do ferrolho ao redor. Ela pode ser saliente (altura positiva da fibra) ou rebaixada (altura negativa da fibra). A altura positiva da fibra garante pressão de contato suficiente, reduzindo a perda de inserção. Entretanto, a protrusão ou recessão excessiva pode causar danos mecânicos ou lacunas de ar, afetando a integridade do sinal. Há duas maneiras possíveis de definir a altura da fibra: altura esférica e altura plana.

A altura esférica refere-se a quando a face da extremidade do conector (tanto o ferrolho quanto a fibra) forma uma esfera contínua. Ela é medida como a diferença de altura entre o centro da fibra e a altura teórica na esfera central, com base no raio do ferrolho.

A altura plana descreve um cenário em que a face da extremidade do conector tem uma fibra plana no meio de uma ponteira esférica. Ela é definida como a diferença de altura entre o centro da fibra e a altura no centro do plano teórico formado pelos pontos de conexão na ponteira. A altura plana é comumente usada para avaliar a posição da fibra após o polimento.













Métodos para obter uma geometria de face final de alta qualidade

A obtenção de uma geometria de face final de alta qualidade requer processos precisos de fabricação e inspeção.

Os processos de polimento são essenciais para alcançar o ROC, o deslocamento do ápice e a altura da fibra desejados. As máquinas de polimento automatizadas com parâmetros controlados garantem resultados consistentes com o uso de filmes e sequências de polimento apropriados, mantendo a pressão, a velocidade de rotação e a duração controladas. As ferramentas de inspeção são igualmente importantes para garantir a conformidade com os padrões IEC e identificar defeitos com antecedência. Os interferômetros podem medir o ROC, o deslocamento do vértice e a altura da fibra, enquanto os microscópios de alta resolução detectam arranhões, buracos ou detritos.

Os controles ambientais são outro fator fundamental para manter a geometria da face final de alta qualidade. Os contaminantes e as condições ambientais inconsistentes podem afetar os resultados do polimento e da inspeção. Os ambientes de sala limpa minimizam a contaminação por partículas, enquanto a temperatura e a umidade estáveis durante o processamento garantem resultados consistentes. Além disso, os protocolos de controle de qualidade desempenham um papel crucial. A calibração regular do equipamento mantém a precisão da medição e o teste de amostras garante a conformidade do lote com os padrões.



Conclusão

A geometria da extremidade dos conectores de fibra óptica influencia significativamente o desempenho e a confiabilidade das redes ópticas. Parâmetros como Raio de Curvatura, Apex Offset e Altura da Fibra devem ser cuidadosamente controlados de acordo com as normas IEC 61300-3-47 e IEC 61755. Ao empregar técnicas de polimento de precisão, ferramentas de inspeção avançadas e medidas rigorosas de controle de qualidade, os fabricantes podem garantir um desempenho superior do conector e a confiabilidade da rede a longo prazo. Esses esforços são essenciais para atender às crescentes demandas dos sistemas de comunicação de alta velocidade e alta capacidade.

Os avanços da SENKO nos processos de fabricação e montagem de kits de conectores estabeleceram uma referência no setor, permitindo a produção de conectores que excedem os padrões internacionais. Por meio de projetos inovadores, engenharia de precisão e tecnologia de ponta, a SENKO garante uma geometria de extremidade excepcional que supera os requisitos rigorosos das normas IEC. Esses avanços não apenas melhoram o desempenho óptico e mecânico dos conectores, mas também contribuem para a confiabilidade e a eficiência gerais das redes de comunicação globais.
