PARAMETRI VALORI

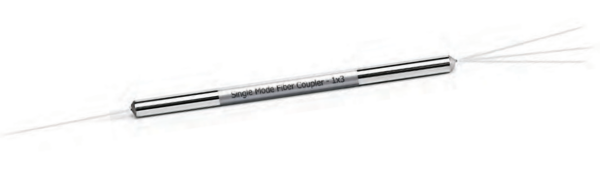

Tipo 1×3
Rapporto di accoppiamento 33.3/33.3/33.3
Perdita di inserzione Max. (dB)¹² Vedere la tabella seguente
Uniformità Max. (dB) Vedere la tabella seguente
Perdita di ritorno Min. (dB)² 55
Directività Min. (dB) 55
PDL Max. (dB) Vedere la tabella seguente
WDL Max. (dB)³ Vedere la tabella seguente
TDL a -5~70°C Max. (dB) 0.3
Dimensione dell'alloggiamento Fibra da 250 µm 3,0 mm (Ø) x 54 mm (L)
Tubo da 900 µm 4,0 mm (Ø) x 60 mm (L)
Tubo da 2 mm/3 mm, scatola in ABS: 100mm(L)x80mm(W)x10mm(H)
Tipo di fibra Fibra nuda SMF-28e 250µm
Temperatura di esercizio (°C) -40 ~ +85
Temperatura di stoccaggio (°C) -40 ~+85



PARAMETRI IL (dB) TIPO / MAX. PDL (dB) MAX. UNIFORMITÀ (dB) MAX. WDL (dB) MAX.
3 Banda di lunghezza d'onda (1310/ 1550 ±40 e 1490 ±10 nm) 6 / 6.6 0.3 1.4 0.5
Doppia banda di lunghezza d'onda (1310/1550 ±40 nm) 5.8 / 6.2 0.25 1.2 0.3
Banda a lunghezza d'onda singola (1310 ±40 o 1550 ±40 nm) 5.3 / 5.7 0.2 1 0.25

Note:
1. Le specifiche non comprendono i connettori.
2. IL è il caso peggiore, compresi PDL, TDL e WDL.
3. WDL significa variazione di IL su una singola banda di lunghezza d'onda. Solo per ogni banda di finestra, esclusa la banda di picco dell'acqua.

Monitoraggio della rete

FTTx

Telecomunicazioni

logo-rosh
Reach logo
IEC logo
TIA logo

Le strutture coniche biconiche fuse presentano perdite inferiori, consentono rapporti di ramificazione arbitrari, sono indipendenti dalla polarizzazione e hanno un'ampia gamma di lunghezze d'onda operative.

Il rapporto di accoppiamento è 33,3% per ciascuna porta.

Gli splitter sono comuni nelle applicazioni di telecomunicazione, monitoraggio della rete e FTTX. I collegamenti fusi WMD sono utilizzati nelle applicazioni di telecomunicazione e LAN.
